Booster Fertigbaustein, Artikel 8034, 8036 und 8038

Dieser Booster eignet sich sowohl für den Betrieb mit DCC als auch mit dem Märklin Motorola (MM und MM2) Format, über die Intellibox und der TAMS Easy Control ist auch ein gemischter Betrieb möglich. Ein Betrieb ist auch mit anderen Zentralen möglich, wie der Märklin Central Station nach erfolgtem Update (2007) oder der ESU ECoS.

Highlights:

bulletAnschluss an handelsübliche Modellbahn-Trafos.
bulletDirekter Anschluss an die Boosterschnittstelle der Central Unit 6021, der Intellibox, des TwinCenters, des TAMS Easy Control, der Märklin Central Station und der ESU ECoS.
bulletStart/Stop Funktion von der Zentrale, mit Anzeige am Booster (rote LED).
bulletSpannungsüberwachung der positiven und negativen Spannung am Booster mit zwei grünen LEDs.
bulletKurzschlussfest.
bulletKurzschluss wird der Zentrale gemeldet.
bulletLeistungsreserven durch die Verwendung von Elkos mit hoher Kapazität.
bulletMehrere Booster können aneinander gereiht werden.
bulletSchraubklemmen für bis zu 2.5mm2 für Trafo- und Bahnstromanschlüsse.
bulletLeiterplatte aus Glasfaser-Epoxy FR-4, 1.6mm.
bulletKupferschicht der Leiterplatte 88µm.
bulletIn drei Ausführungen lieferbar: 4 Ampere, 6 Ampere und neu 8 Ampere.
bulletFür alle Spurweiten geeignet.
bulletInterfacekabel 36cm mitgeliefert (für alle erwähnten Zentralen).
Der neue Booster kommt in einer kompakten Bauweise daher. Nur gerade einmal 100 mm breit und 118 mm lang misst das Kraftpaket, welches bis zu 8 A digitaler Dauerstrom liefern kann.

Bereit für den sofortigen Einsatz sind die auf Funktion geprüften Fertigbausteine. Der Anschluss von Trafo und Gleis erfolgt über Schraubklemmen.

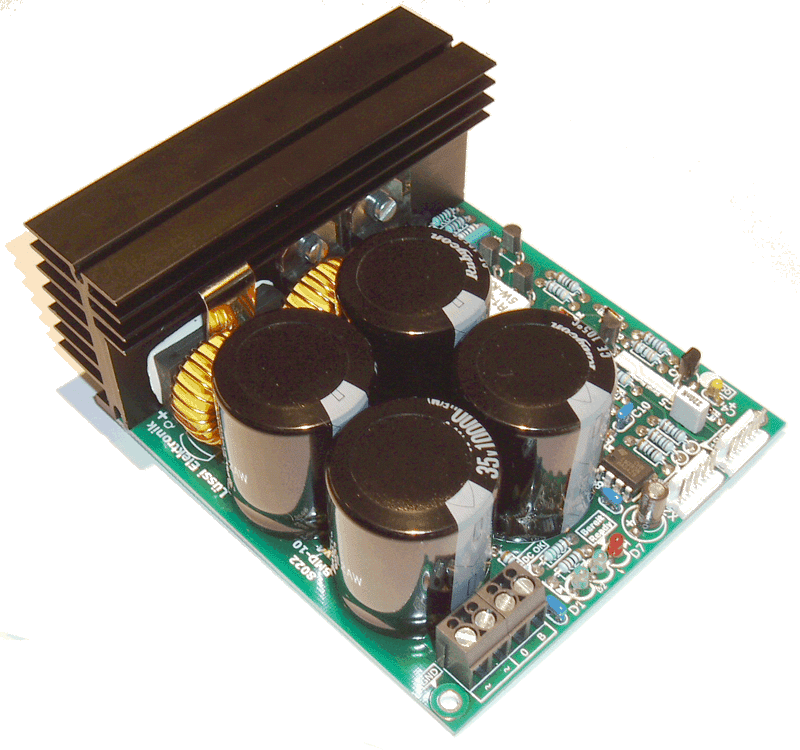

(Im Bild die 6 Ampere Version, Artikel Nummer 8036)

Der Booster wird in drei Varianten geliefert, welche sich durch den Ausgangsstrom unterscheiden. Dazu sind die Geräte unterschiedlich bestückt: Kühlkörper, Leistungswiderstände, Brückengleichrichter, Endtransistoren und Siebkondensatoren richten sich nach der Ausgangsleitung. Der Anschluss an die Zentrale ist bei allen Varianten gleich. Für die Versorgung wird ein handelsüblicher Trafo mit 16 bis 18 V Sekundärspannung (Ausgangsspannung) benötigt. Als Beispiel sind in der nachstehenden Tabelle die Artikelnummern geeigneter Trafos der Firma Conrad aufgeführt.

Artikelnummer Beschreibung Benötigter Trafo Conrad
Trafo Art.-Nr
8034 Fertigbaustein, ohne Gehäuse. 4 Ampere. Getestet. Inkl. 5-poliges Interfacekabel 36cm 70 VA

21 64 65
8036 Fertigbaustein, ohne Gehäuse. 6 Ampere. Getestet. Inkl. 5-poliges Interfacekabel 36cm 110 VA (21 84 96)
8038 Fertigbaustein, ohne Gehäuse. 8 Ampere. Getestet. Inkl. 5-poliges Interfacekabel 36cm 150 VA 21 84 96

Diese Booster werden auch als Bausatz geliefert. Mehr dazu hier.

Dieser Leistungsstarke 150 VA Trafo von Conrad passt hervorragend zum 8 A Booster. Er ist unter der Artikelnummer 21 84 96 bei Conrad erhältlich.

>>> Fragen und Antworten rund um unsere Booster
