Hochleistungsantriebsset 60903

Der neue Umbausatz ist zum Umrüsten von bestimmten älteren Märklin-H0-Lokomotiven mit Scheibenkollektormotor kleinerer Bauart auf Digital-Hochleistungsantrieb vorgesehen.

Interessante Umrüstmöglichkeiten
Mit dem Umrüstset 60903 lassen sich zwar nicht alle, aber doch einige der früheren H0-Modellen mit kleinem Scheibenkollektormotor (SFCM) auf den digitalen Hochleistungsantrieb umbauen.
Wie schon erwähnt, besteht das Set aus der Digitalelektronik, einem Permanentfeld, einem Anker und einem Motorschild.
Die früheren Modelle haben meist Glühbirnen mit Schraub- oder Bajonettsockel. Bei diesen Glühlampen wird die Gehäusemasse automatisch als Rückleiter für die als Funktion schaltbare Beleuchtung verwendet. Der orange Rückleiter für die Beleuchtung darf in diesem Fall nicht für die Beleuchtung verwendet werden! Daraus resultiert jedoch je nach Rahmenbedingungen auf Ihrer Anlage ein leichtes "Flackern" der Beleuchtung. Daher liegt dem Set auch zwei isolierte Lampenhalter und 2 Steckglühbirnen bei. Diese können zum Beispiel in die Schraubfassung von oben eingesetzt werden, wobei die beiden Anschluss-Leitungen durch den Befestigungsniet am Boden der Schraubfassung geführt werden. In diesem Fall kann somit der orange Rückleiter verwendet werden und das Flackern der Beleuchtung ist unterbunden. Wie bei Art.-Nr. 60901 und 60902 sollten Sie vor dem Umbau der Lok festlegen, welche schaltbaren Funktionen Ihr Händler einbauen soll. Auch bei Art.-Nr. 60903 sind bis zu 3 verschiedene, schaltbare externe Funktionen möglich. Geben Sie am besten auch die gewünschten Digitaladresse und die gewünschte Position der Potis für Anfahr-/Bremsverzögerung bzw. Höchstgeschwindigkeit an.
Aus der untenstehenden Liste können Sie entnehmen, welche Modelle mit dem Set 60903 umgerüstet werden können.

Tabelle 1: Loks, welche ohne weitere Änderungen umgebaut werden können:

Vorbild Artikelnummer
S-Bahn 3017, 3128
BR 515 3028
BR 81 3032, 30321
E41, E10, E40, Serie BB9200 3034, 3037, 3937, 3038, 3039, 3040
EA 800 3044
Schienen-Zeppelin 3077
DHG 500 3078, 3088, 3144
DHG 700 3088

Tabelle 2: Loks, welche nur mit zusätzlichem Aufwand umgebaut werden können:

Vorbild Artikelnummer Einschränkungen Bild (klicken zum vergrössern)

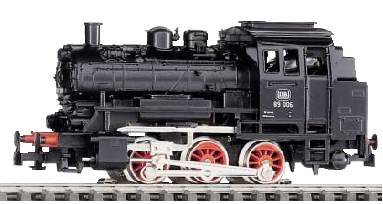

BR 89 3000 Obere Befestigungsschraube wird vom Gussrahmen nicht unterstützt.
BR 795 3013, 3016
Tenderlok 3029 Unterlagscheibe für Schraube links unten verwenden oder mit 11mm Schraube ersetzen.
Serie GS 800 3030, 3170, 2670, 2870
V 60 3064, 3065, 3131, 3141, 3149
KLVM, Feldschlösschen 3087, 3090 Obere Befestigungsschraube wird vom Gussrahmen nicht unterstützt.

Quelle: Märklin Insider-News 03/2003. Alle Angaben ohne Gewähr.
