Einsatz der Central Station 2 in einem PC Netzwerk

Spätestens seit der Einführung der Central Station 1 mit Ethernet-Anschluss ist es auch für Modellbahner interessant, sich ein kleines Heimnetzwerk aufzubauen. Für viele wird damit Neuland betreten, weshalb ich hier versuche, etwas Licht in diese Angelegenheit zu bringen.

Erklärungen und Grundbegriffe der Netzwerktechnik

In einem PC Netzwerk werden mehrere netzwerkfähige Geräte wie PC, Notebooks, Drucker und Netzwerkkomponenten meist über das sogenannte Ethernet miteinander verbunden. Dadurch können die Geräte miteinander Daten austauschen.

Jedes Gerät muss dabei eine eindeutige IP Adresse besitzen, welche aus einer Gruppe von vier Zahlen mit dem Wert 0 bis 255 bestehen, beispielsweise 192.168.0.12. Bei zwei oder mehr gleichen IP Adressen im selben Netzwerk gibt es ein Konflikt und es können nicht alle Geräte angesprochen werden.

Grosse Netzwerke werden in "Gruppen" zusammengefasst, Subnets (Subnetze) genannt. Alle Geräte innerhalb einer dieser Gruppen können sich direkt ansprechen. Für die Verbindung zu anderen Subnetzen wird aber ein "Wegweiser" benötigt. Dies ist ein reines Netzwerkgerät und nennt sich Router. Ein Router stellt damit beispielsweise die Verbindung vom Heimnetzwerk zum Internet her. Da der Router mindestens zwei Netzwerk-Anschlüsse haben muss (er verbindet ja zwei verschiedene Netzwerke), muss er auch für jeden Anschluss eine IP Adresse haben. Sehen wir uns dazu ein Bild an:

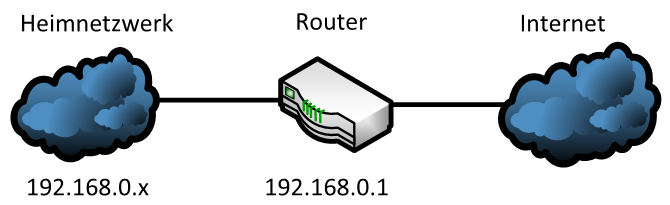

Ein Router verbindet zwei oder mehrere Netzwerke (Subnetze) miteinander.
Dazu hat der Router selber eine eigene Verbindung in diese Netzwerke. Die IP Adresse des Routeranschlusses im eigenen Netzwerk muss dabei als Gateway-Adresse (Default Gateway) bei allen Geräten eingetragen werden, welche in das andere Netzwerk verbinden möchten.

Möchte ein PC im oberen Beispiel eine Verbindung ins Internet herstellen, muss die Adresse 192.168.0.1 bei diesem PC als Gatewayadresse eingetragen werden. Der PC schickt seine Anfragen dann dem Router, welcher diese ins Internet weiterleitet.

Gruppierung der Netze

Die sogenannte Subnetz-Maske definiert, wie „gross“ das Netzwerk ist, also welche Geräte bzw IP Adressen (noch) zum eigenen Netzwerk gehören. Eine Beschreibung dieser Funktion würde den Rahmen dieser Kurzbeschreibung sprengen. Für Heimanwender reicht es zu wissen, dass eine Subnetz-Maske 255.255.255.0 alle Geräte zum gleichen Netzwerk zusammenfasst, welche sich bei der IP-Adresse nur in der letzten Zahl unterscheiden.

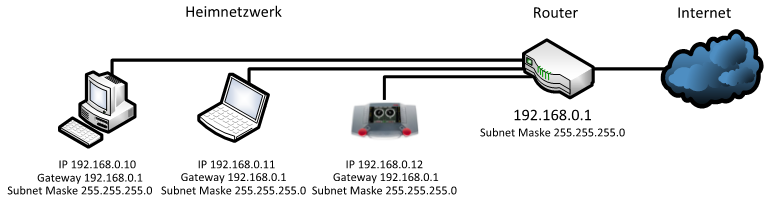

Hier ist dies veranschaulicht:
Das Heimnetzwerk umfasst alle Geräte, welche mit der IP Adresse 192.168.0 beginnen, so auch den Router. Die Router LAN-Adresse muss bei allen Geräten, welche mit dem Internet eine Verbindung aufbauen wollen, als Gateway Adresse eingetragen werden.

Ein Gerät im Heimnetzwerk, welches eine IP Adresse hat, die nicht mit 192.168.0 beginnt, kann in diesem Beispiel mit keinem anderen Gerät kommunizieren, da es nicht zur gleichen „Gruppe“ (Subnetz) gehört.

DNS – Das Adressenverzeichnis

Woher weiss nun der PC, welche IP Adresse beispielsweise hinter www.maerklin.de steht?
Dies ist die Aufgabe der DNS Server. Jeder Internet-Provider hat mehrere solche Geräte im Einsatz, welche selbständig untereinander die Adressen erfragen und diese dem PC mitteilen.
Damit dies funktioniert, muss der PC mindestens einer dieser DNS Server kennen.

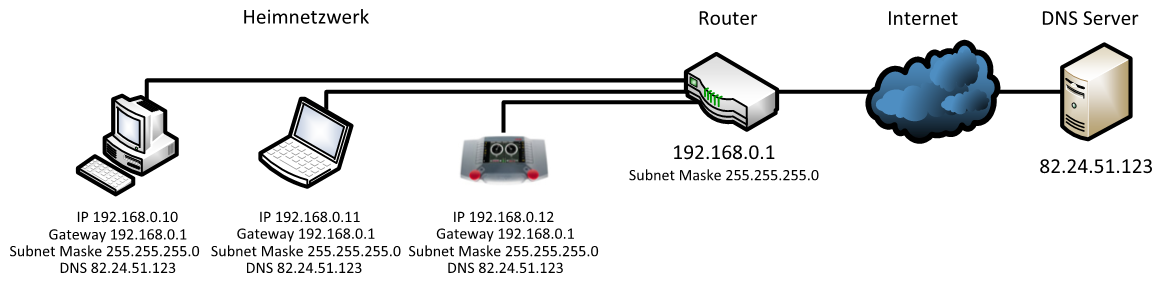

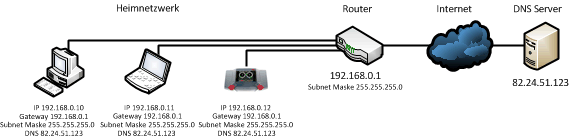

Hier sehen Sie die DNS Einträge bei den Geräten. Der DNS Server steht im Internet beim Provider, welcher auch die IP Adresse des/der DNS Server bekannt gibt.

Will ein PC (oder auch die CS2) eine Verbindung zu einer Webseite herstellen, fragt es zuerst den DNS Server nach der IP Adresse der Webseite. Der DNS Server übermittelt diese dem PC und dieser kann damit die Verbindung herstellen.

DHCP – Das Plug-and-Play im Netzwerk

Bei vielen Geräten im Netzwerk wird es mitunter sehr aufwendig, alle diese Einträge bei jedem Gerät manuell vorzunehmen. Ausserdem muss man eine Liste der IP Adressen führen, da ja keine Adresse doppelt vergeben werden darf.

Auch dafür hat die Industrie eine Lösung gefunden: Die dynamische Adressvergabe (DHCP).

Die Verwaltung der Adressen wird dabei von einem Gerät im Netzwerk durchgeführt. Meist ist dies in Heimnetzwerken der Internet-Router, also beispielsweise ein ADSL Router, der diese Funktion als DHCP Server übernimmt. Neue und bestehende Geräte können sich eine IP Adresse „erfragen“. Das läuft dann in etwa so:

bulletPC: „Kann mir hier jemand eine IP Adresse geben?“
bulletRouter: „Ja, ich kann. Du kannst die IP Adresse 192.168.0.12 verwenden. Nimm mich (192.168.0.1) als Gateway. Unser Netzwerk hat die Subnetzmaske 255.255.255.0 und der DNS ist 82.24.51.123. Du kannst die Adresse 7 Tage verwenden, dann musst Du wieder fragen.“
bulletPC: „Ok, danke.“ (trägt die Angaben bei sich ein.)
bulletRouter: (trägt die Adresse 192.168.0.12 als benutzt ein.)

Die Märklin Central Station 2 unterstützt sowohl die manuelle Eingabe von IP Adresse, Subnetz-Maske, Gateway und DNS wie auch die automatische Vergabe durch DHCP. Letzteres funktioniert natürlich nur, wenn diese Funktion im Netzwerk bereitgestellt wird. Die meisten Internet-Provider liefern ihre Router mit dieser Funktion aus.

MAC Adresse – Zur eindeutigen Identifizierung der Geräte

Die MAC Adresse hat nichts mit der Firma mit dem angebissenen Apfel zu tun. Es handelt sich bei dieser Adresse um eine fest in jedem netzwerkfähigen Gerät eingetragenen Nummer. Damit kann ein Gerät eindeutig identifiziert werden. MAC Adressen sind weltweit einmalig, es gibt also keine zwei Geräte mit der gleichen MAC Adresse. Vielfach ist diese am Gerät selber in Form eines Aufklebers gekennzeichnet. Sie bestehen immer aus 6 Zweiergruppen von Ziffern und den Buchstaben A bis F (Hexadezimal-Format). Beispiel: D4-86-64-B2-9D-27. Da die CS2 auch einen Netzwerkanschluss besitzt, hat sie ebenfalls eine (eindeutige) MAC Adresse.
Durch die MAC Adresse weiss beispielsweise der DHCP Server, welchem Gerät er welche IP Adresse zugewiesen hat.

So viel zur Theorie. Widmen wir uns nun der Praxis.

In den meisten Fällen wird ein DHCP Server im Heimnetzwerk verfügbar sein, da die Internet-Provider ihre Router entsprechend konfiguriert ausliefern.

In diesem Fall reicht es, die Central Station über ein Netzwerkkabel mit dem Router zu verbinden. Anschliessend gehen Sie im Setup-Menü auf den Punkt IP und stellen die Adressvergabe auf auto (DHCP). Die CS2 wird nun automatisch eine IP Adresse beziehen. Eventuell müssen Sie die CS2 anschliessend neu starten. Wenn Sie nun nochmals ins Setup-Menü unter IP nachsehen, sind dort die Angaben in den entsprechenden Felder eingetragen.
Die dort eingetragene IP Adresse können Sie nun verwenden, um vom PC auf die CS2 zuzugreifen. Öffnen Sie dazu auf einem PC ihren Browser und geben die IP Adresse in der Adresszeile ein. Es muss die Bildschirmseite der CS2 angezeigt werden, von wo Sie einen Screenshot der CS2 oder die Hilfetexte aufrufen können.

Beispiel:

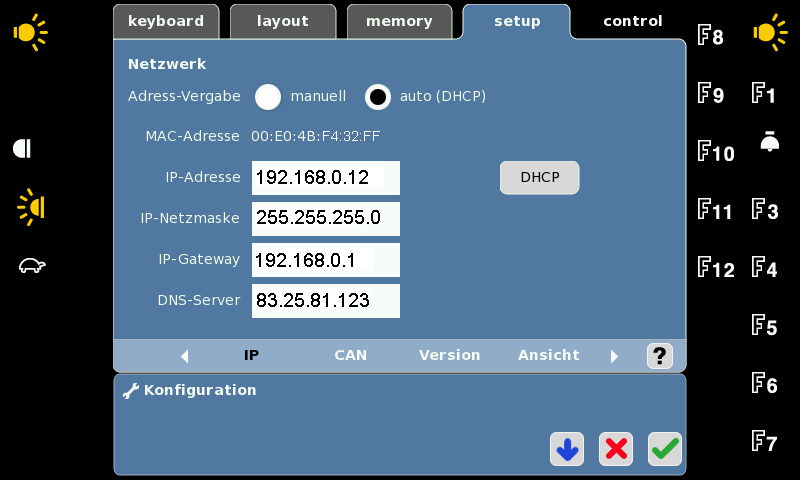

Hier sehen Sie ein Beispiel der IP Einträge der CS2.
Die IP Adresse der CS2 ist in diesem Beispiel 192.168.0.12. Mit dieser Adresse erreichen Sie die CS2 von Ihrem PC (Browser) aus.

Nachteil von DHCP

DHCP bedeutet eine dynamische IP Adressevergabe. Mit anderen Worten: Die IP Adresse des Gerätes kann sich ändern. Damit muss natürlich auch die Adresse (URL) im Browser jeweils geändert werden, um vom PC auf die CS2 zuzugreifen.
Dieser Nachteil kann ganz einfach eliminiert werden, indem die IP Adresse der CS2 fest vergeben wird.
Gehen Sie dazu in die oben gezeigten Maske auf der CS2 und ändern Sie bei "Adress-Vergabe" von auto auf manuell. Ändern Sie danach die IP-Adresse auf einen Wert, welcher sich noch im gleichen Subnetz befindet, aber nicht im DHCP Bereich der Routers liegt.
Dies hört sich jetzt erstmal schwierig an. In der Praxis ist dies aber ganz einfach, weil es sich die Provider recht einfach machen. Normalerweise ist der voreingestellte DHCP Bereich bei den vom Provider gelieferten Router kleiner als 100 Adressen und beginnt im niedrigen einstelligen Bereich.
In fast allen Fällen reicht es deshalb, bei der letzten Zahl der IP Adresse 100 dazuzuzählen.
Beispiel:
In der CS2 anzeigte IP Adresse: 192.168.0.12
Neue manuell eingegebene IP Adresse: 192.168.0.112

Nach dieser kleinen Änderung behält die CS2 für immer die neue IP Adresse 192.168.0.112. So können Sie immer mit dieser Adresse vom PC aus auf die CS2 zugreifen.

Wie stelle ich sicher, dass die CS2 korrekt mit dem Netzwerk verbunden ist?

Als erstes und wichtigstes müssen Sie feststellen, ob das Netzwerkkabel korrekt angeschlossen ist und damit eine Verbindung überhaupt möglich ist. Dazu besitzt die CS2 zwei Leuchtdioden, welche in der Netzwerk-Buchse integriert sind: eine grüne und eine gelbe LED. Die grüne LED leuchtet, wenn ein Netzwerkkabel angeschlossen und eine Verbindung zur Gegenstelle besteht (Link up). Falls diese LED nicht leuchtet, sind Einstellungen in der CS2 irrelevant: eine Verbindung wird nicht möglich sein.
Achtung: diese LED leuchtet erst, nachdem die CS2 komplett hochgefahren ist (nachdem der Bahnstrom eingeschaltet wurde), da der Netzwerktreiber der CS2 erst zum Schluss des Bootvorganges geladen wird.

Falls diese LED nicht leuchtet, besteht also ein Problem mit der Verbindung der CS2 zum Netzwerk. Je nachdem, an welches Gerät die CS2 angeschlossen ist, müssen sie unter Umständen ein sogenanntes Ethernet Cross-Over Kabel verwenden.
Die gelbe LED blickt bei einer Datenübertragung.

Falls die grüne LED leuchtet, und trotzdem keine Verbindung zur CS2 hergestellt werden kann, überprüfen Sie die Einstellungen im Setup-Menü unter IP. Sie können versuchen, von einem PC aus die CS2 zu kontaktieren. Öffnen Sie dazu am PC das Command-Fenster (Start – Ausführen – cmd [Enter]) und geben Sie folgende Zeile ein:

C:\>ping IP-Adresse-der-CS2                     <--hier die IP Adresse der CS2 verwenden

Also beispielsweise:

ping 192.168.0.12 [Enter]

Der Befehl wird ausgeführt.
Falls die IP Adresse nicht erreichbar ist, erscheint in etwa folgende Ausgabe auf dem Bildschirm:

C:\>ping 192.168.0.12

Ping wird ausgeführt für 192.168.0.12 mit 32 Bytes Daten:

Zeitüberschreitung der Anforderung.

Zeitüberschreitung der Anforderung.

Zeitüberschreitung der Anforderung.

Zeitüberschreitung der Anforderung.



Ping-Statistik für 192.168.0.12:

    Pakete: Gesendet = 4, Empfangen = 0, Verloren = 4

    (100% Verlust),
