Blinkgeber für LED und Glühlämpchen

An verschiedenen Orten einer Modellbahnanlage braucht man Blinklichter, als Beispiele seinen hier Bahnübergänge, Bauabschrankungen, Strassensperren etc. erwähnt.

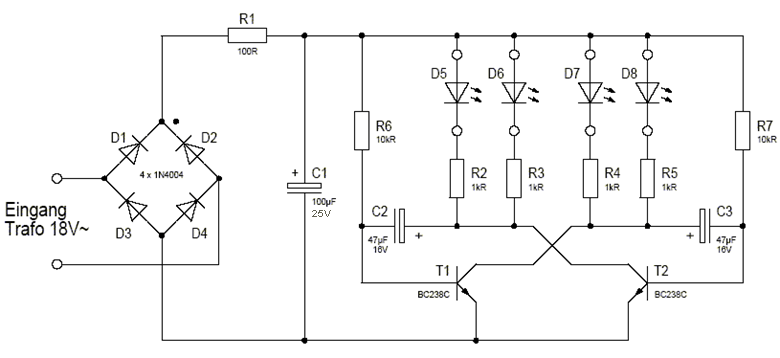

Eine einfache Schaltung will ich hier kurz vorstellen. Sie kommt mit lediglich zwei Transistoren als aktive Komponenten aus.

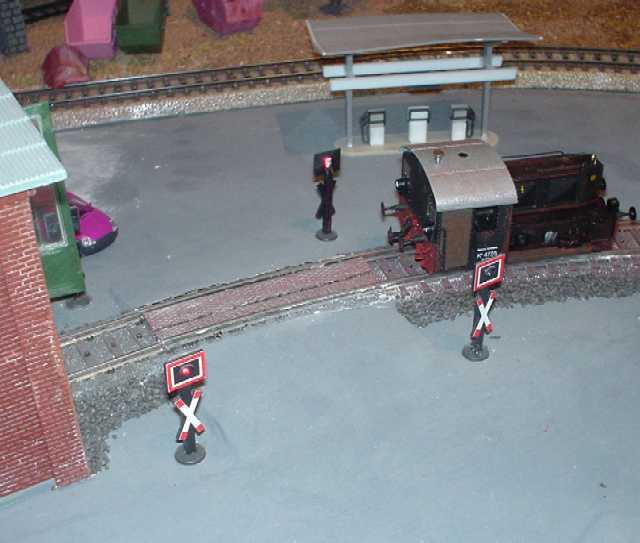

Ein Bahnübergang ohne Schranken. Die kleinen SMD LEDs passen wirklich gut, sowohl von den Abmessungen wie vom erzeugten Licht. Die Blickgeschwindigkeit entspricht ziemlich genau dem Vorbild.

Die Schaltung kann ganz einfach auf einer Lochraster-Platine aufgebaut und unter der Anlage montiert werden. Für den Anschluss der LEDs habe ich dünnen Lackdraht von einer alten Relaisspule verwendet. Dieser ist so dünn, dass er praktisch unsichtbar verlegt werden kann. Die Bauteile sind unkritisch, die Widerstände sollten den jeweiligen LEDs angepasst werden (siehe hierzu auch die Seite "Licht mit LED").
